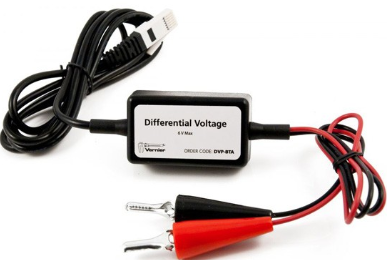

Sensor de Diferença de Potencial

O Sensor de Diferença de Potencial mede tensões AC e DC em uma faixa de trabalho de ±6V que é ideal para o uso nos mais diversos circuitos e experimentos. Com ele podemos estudar a Lei de Ohm, circuitos série e paralelo de resistores e etc.

Modelo: DVP-BTA
Marca: Vernier

Especificações:

– faixa de medida: ± 6.0V
– tensão máxima de entrada: ±10 V
– impedância de entrada: 10 M
– impedância diferencial: >20 M
– linearidade: 0.01%
– resolução, 12-bit (LabPro, ULI II, SBI): 3.1 mV
– resolução, 10-bit (ULI, CBL, CBL 2): 12.5 mV
– tensão de alimentação: 5 VDC
– corrente de alimentação (tipica): 9 mA
– faixa de tensão de saída: 0 – 5 V
– função de transferência: Vo = -0.4 (V+ – V-) + 2.5
