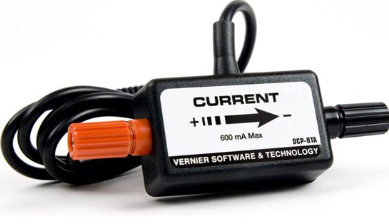

Sensor de Corrente

Use este sensor para medir correntes de baixa tensão AC e DC nos mais diversos circuitos. Com um intervalo de ± 0,6 A, este sistema é ideal para uso na maior parte dos circuitos elétricos e eletrônicos. Use-o com o Sensor de Diferença de Potencial para explorar a Lei de Ohm e muito mais. Utilize múltiplos sensores para explorar circuitos série e paralelo circuitos. Também pode ser utilizado em experimentos eletroquímica.

Modelo: DCP-BTA
Marca: Vernier

Especificações:

– escala: ±0.6A
– tensão máxima de entrada: ±10 V
– impedância de entrada (entre as entradas): 0.1
– impedância de entrada (em relação ao solo): 10 M
– linearidade: 0.01%
– resolução, 10-bit (CBL, CBL 2, original ULI): 1.25 mA
– resolução, 12-bit (LabPro, Go! Link, ULI II, Serial Box): 0.31 mA
– tensão de alimentação: 5 VDC
– corrente de alimentação (tipica): 9 mA
– escala de tensão de saída: 0 até 5 V
– função de transferência: Vout = -4(I) = 2.5
