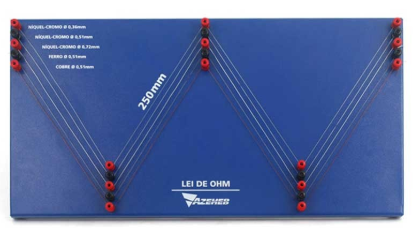

Placa de Resistores de Fio para Lei de Ohm

Placa para estudo da Lei de Ohm em condutores elétricos.

• DESCRIÇÃO

A placa possui resistores de comprimentos iguais a um metro, fixos em uma placa de metal com condições de efetuar medidas de diferença de potencial, resistência elétrica e intensidade de corrente elétrica em comprimentos de 20cm.
– 01 fio de níquel-cromo Ø0,720mm x 1m;
– 01 fio de níquel-cromo Ø0,510mm x 1m;
– 01 fio de níquel-cromo Ø0,360mm x 1m;
– 01 fio de cobre Ø0,510mm x 1m;
– 01 fio de ferro Ø0,510mm x 1m;

ESTUDOS
– Relação entre tensão e intensidade de corrente elétrica.
– Relação entre resistência elétrica e comprimento do resistor.
– Relação entre resistência elétrica e área da secção reta do resistor.
– Resistores ôhmicos e resistores não ôhmicos.
